板框滤油机(YBLY/BASY50-200)以滤纸为过滤材料,过滤精度可达到5μm,对油的粘度有要求,对46号以上液压油需选用LUC滤油车或真空滤油机进行过滤.(BASY是旧型号) 精细滤油车(LUC16-100)二级过滤,通过更换精滤芯,滤油精度可以达到3μm,可对高标号液压油进行过滤,具有价格低,移动方便的优点. 真空滤油机(海力L-C10-20)过滤变压器油、透平油、机油、液压油等油液中水份，气体和杂质微粒的理想设备

YBLY系列板框滤油机是BASY系列升级换代产品，采用先进技术和工艺，具有滤油粘度大,速度快等优点，有铝合金和高强度尼龙两种板框供选择，是铸铁板框升级产品,铸铁板框有笨量、易损坏、易吸附杂质不易清理等缺点，尼龙板框具有韧性好，重量轻，干净等优点，有使用寿命长，移动方便等优点，特别适用于食品行业植物油过滤；设有自动、 手动互换回油装置；采用高压低音叶片泵、噪声低等特点。
　　我厂是国内滤油机产品的主要生产单位之一，属国家机械电子工业部定点生产企业，积累近三十年的制造经验，产品质量优良，畅销国内外，深受用户欢迎；具有结构紧凑、体积小、重量轻、移动方便、操作简单、性能可靠、过滤效率高等特点。
一、用途
　　 板框式滤油机专供电厂、变电所（站）、供电所、油库（包括工厂油库）及有关工厂企业对变压器油、电容器油及各种绝缘材料油等油液进行过滤，驱除其水份和杂质，提高油液的耐压强度，对液压用油、润滑油等，通过加温，降低粘度的方法，亦可进行过滤，以使费油再生，节约能源。
二、系列参数表
1、打孔机随机赠送为标配产品，可用来为滤纸打孔。
2、202型恒温烘干箱为选购产品，用来烘干滤纸，反复使用，以达到节约资金目的。但我们建议直接更换滤纸，以达到更好的过滤效果。
3、对流量没有要求的可选用WG、GLJ过滤机。
名称 单位 型号 YBLY为正常的滤油机，YBLY（B）防爆型，用在有防爆要求的场合。
YBLY-60A YBLY-90A YBLY-100A YBLY-130A YBLY-180A YBLY-200A
YBLY-60B YBLY-90B YBLY-100B YBLY-130B YBLY-180B YBLY-200B
旧型号   BASY-50 BASY-80 BASY-100 BASY-125 BASY-160 BASY-200
额定流量 L/min 60 90 100 130 180 200
过滤面积 平方米 0.7 1.2 1.4 1.8 2.0 2.2
过滤压力 Pa 2.5×105
最大过滤压力 Pa 5.88×105
滤油粘度 Cst ≤47，旧型滤油机只有33CST
过滤精度 μm 5
滤框数量 块 8 10 11 13 15 16
滤板数量 块 9 11 12 14 16 17
滤纸规格 mm 234X234 300X300
滤框规格 mm 224X224 280X280
电机型号 / Y90S-4 Y100L2-4
YB90S-4 YB100L2-4
电机功率 KW 1.1 3.0
进口管径 寸 1.5" 2"
出口管径 寸 1" 1.5"
外形尺寸 普通型 mm 950×430×675 1070×490×770
防爆型 mm 950×430×705 1070×490×800
配套产品   电热恒温箱（用来烘干滤纸，现一般不用，而直接更换新滤纸。）
冲孔机213型（用来给滤纸打孔，随机赠送）

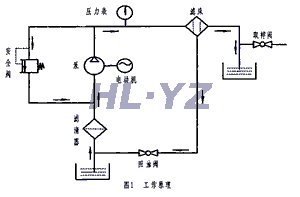

三、结构简介及工作原理图
　　板框滤油机结构，是由齿轮泵、板框滤床底盘、电气装置、安全阀、油样阀等部件组成；由电动机直接带动齿轮转动将油池中油液吸入初滤器、进入油泵，在齿轮泵的压力下，将油液输入滤床过滤，最后汇集到出油口输出。安全阀是该机的保证装置，能自动控制压力，保证设备安全；回油阀能控制油盘中的油面高度民主，防止油液从油盘中溢出；油样阀供取油液标样之用。

板框式滤油机板框式加压滤油机

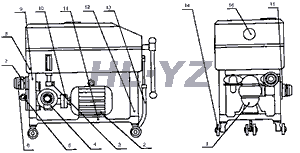

本机是由齿轮泵l、滤清器4、安全阀5、回油阀3、放液水嘴7、滤床8(包括压力表、滤板、滤框、滤纸、油盘)、前支架12、后支架9、底盘11、拉杆13、联轴器10及电动机安装在底盘之上滤床之下，滤清器安装在齿轮泵的前侧，在滤清器上装有回油阀，并用聚氯乙烯管与油盘连接，滤床安装于齿轮泵与前后支架上边，其中滤板、滤框(见表1)顺序交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。进、出油口胶管连接在进、出管接头15、6上，被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由于电动机通过联轴器带动齿轮泵旋转，使齿轮对油液产生挤压作用，因而使滤油液流进滤床，渗透出滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。然后将滤油液从油管排出。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使滤油液在泵中自行循环，油压不再上升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的油吸入滤清器。放液水嘴供取油样进行耐压及其它理化性能试验。由于本机采用底盘滚轮14结构，可以通过人力拉动拉杆进行移动。
四、配套产品
　　 电热恒温箱，系板框式加压滤油机配套产品，用于干燥滤油纸；亦可单独供工厂、学校、医院化验室用于无挥发性，不易燃物的烘焙干燥
　　 冲孔器，系滤油机配套产品，用于滤油纸进、出油孔的冲制。
五、 型号说明


六、调整及试车
　　a）滤床上滤板、滤框、滤纸的放置位置应是，贴近两端止推扳压紧扳各放三张滤纸，然后放置滤板，再后滤板、滤框……交替顺序安放，板与框之间各夹放滤纸两张。滤板、滤框一侧为三角形支撑耳，另一侧为圆弧形支撑耳，用以支撑于两根支承杆(板)上。滤板、滤框的三角耳、圆弧耳必须与压紧板上的三角耳、圆弧耳在同一侧，且三角形耳必须安装在进液的一边，不能放错，否则将失去过滤能力。滤板、滤框均应以圆弧支撑耳一侧靠实支承杆定位。滤纸应使用清洁干燥的滤纸，如若使用清洗烘干后的旧滤纸时，应将滤纸脏污的一面对着滤框放置，以免清洁不净的杂质被冲刷下来而污染过滤后的油液。滤板、滤框安装完毕，复查位置是否正确，然后旋转手柄压紧，压紧时不允许加长压紧手柄，且只能一人操作。最后盖上油盘盖。(滤纸尺寸见最后附图)
　　b）接电源时整机应接地。应检查各连接部分无松动现象。用手正、反盘动三、四转，看足否有卡阻现象，一切正常后，点动电动机查看油泵旋转方向与箭头方向一致，不得反向。
　　c)滤油机的进出油口通过胶管与贮油器连接，并将所有控制阀门全部打开，关闭回油阀和放油嘴，准备就绪，方可开车。
　　d)运转一分钟后，压力表指针在0.25Mpa左右时则为正常，如指针大于0.5MPa时，应停车检查故障，排除后再启动。

七、操作规程
a)操作者必须熟悉本机性能及调试方法。
b)清洗管道系统和机器内腔。
c)机器启动后，应经常检查压力表的读数和机器的运转情况，一旦发生机器异常，应立即停机，排除故障后再开机。
d)根据滤油容量，待循环过滤2～3倍的滤油量后，旋开放油水嘴，取出油样试验，直至合格为止。
e)工作一定时间后，压力升高到0.5MPa以上或压力比初始压力下降，系统滤纸击破或滤纸吸收大量的水份毛细孔扩张，这两者都已失去过滤能力。
f)安全阀在出厂前已经检查调整好，并用铅印加封，不得随意拆卸。如确有必要进行调整时，须试验合格后方可继续使用。
g)工作时应注意油标，如油盘内存油过多时，可开启回油阀，将油盘内存油放净，再关闭回油阀。
h)当油内水份过多时，应将油液加温，使水份蒸发一部分，待冷却至室温时再进行过滤。
i)过滤结束，应清理机器，涂上防锈油，放在干燥通风之处。

八、机器的维护与保养
a)所有密封表面，不用时应涂上防锈油，防止密封表面锈蚀(如滤板、滤框、止推板、压紧板等)。
b)滤网、梯形螺杆等清洗干净，涂防锈油。
c)所有管道接头，应包扎封口，防止异物进入管道系统。
d)机器在移动过程中，防止撞击、翻倒，以免损伤机器和降低机器工作性能。
e)产品不应露天存放，以免风吹、雨淋、日晒、夜露和尘土粘沾，如条件限制不得已时须采取防雨措施。

九、使用限制
本机在下列情况下禁止使用：
a)海拔高度超过1000米。
b)周围介质温度高于+40℃低于-10℃。
c)空气相对湿度大于85％。
d)有防爆要求场合，须选用带防爆电动机的滤油机。
e)无防雨设施或充满水蒸气的环境。
f)过滤汽油、煤油和含酸、碱成分的挥发性液体。

十、简易故障的排除方法
故障原 因 排除方法
1．油路系统连接处漏油 拧紧螺帽或更换密封垫片
2．滤油量不足 1．清洗滤油器
2．检查滤板及滤框的同一凸耳是否置于一边，且与前压板凸耳相同
3．滤纸的两孔是否对准滤板的两孔
3．安全阀漏气压力上不去 1．调整弹簧压力至安全阀开启压力
2．将安全阀清洗后用金刚砂研磨
4．滤油机不能启动 1．保险丝烧断应更换
2．插头接触不良检查后予以检修

十一、易损件一览表
编号 图号 零件名称 数量 材料 备注
1   滤板   HTl50
2   滤框   HTl50
3   滤纸   270g/m2滤纸

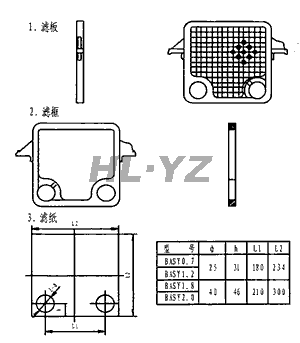

十二、易损件图

十三、随机附件

装箱单
产品出厂合格证
冲孔器
滤纸
耐压油管两件（5米/根）
