电动泵，电动油泵，电动泵站

电动泵电动泵站
一、产品特点与主要用途
海力B-V系列电动泵站(电动泵，电动油泵，超高压电动泵站)是由油泵，控制阀，油箱，电机，仪表等组成的一种独立完整的液压泵站。
特点：
1、体小量轻，使用方便，工作压力高。
2、单级泵站：结构简单，可获得较大的工作压力。
3、双级泵站：低压时，高，低压泵同时供油，可获得较大的输出流量。高压时，低压泵经卸荷溢流阀自动空载回油。减少功率消耗。
4、保压功能：在外油路无泄漏的情况下，停泵保压5分钟，额定压力下降不超过5Mpa.

1、超高压组合阀（CZ4M/8C） 2、手动换向阀 3、压力表 4、电机 5、空气滤清器 6、手把 7、高压柱塞泵 8、低压齿轮泵 9、放油螺栓

用途：
1、与油缸或专用机具配备，可实现起重，弯曲，较直，挤压，剪切，铆接，拆卸，压装等工作要求。
2、装置在某些机械设备中，作为液压动力源。
3、作为各种高压液压元件，高压容器，高压胶管的试压泵站。二、泵站系列规格：
主要技术参数：
型号 最高压力 低压压力 高压流量 低压流量 功率 电压V 油箱容量
海力B-V0.55 80MPa 2MPa 0.4L/min 1L/min 0.55kw 380/220 10L 可安要
求定做
海力B-V0.75 80MPa 2MPa 0.7L/min 2.5L/min 0.75kw 380/220 20L
海力B-V1.1 80MPa 2MPa 1L/min 4L/min 1.1kw 380/220 40L
海力B-V1.5 80MPa 2MPa 1.1L/min 6L/min 1.5kw 380/220 40L
海力B-V2.2 80MPa 2MPa 2.5L/min 6L/min 2.2kw 380 40L
海力B-V3 80MPa 2MPa 3L/min 6L/min 3kw 380 60L
海力B-V4 80MPa 2MPa 3.2L/min 6L/min 4kw 380 60L
海力B-V5.5 80MPa 2MPa 4.5L/min 10L/min 5.5kw 380 90L
海力B-V7.5 80MPa 2MPa 6L/min 12L/min 7.5kw 380 90L
海力B-V11 80MPa 2MPa 9L/min 15L/min 11kw 380 120L
海力B-V15 80MPa 2MPa 12L/min 50L/min 15kw 380 150L

140MPA电动油泵参数
型号 最高压力 低压压力 高压流量 低压流量 功率 电压V
海力B-V3-140 140MPa 2MPa 0.71L/min 6L/min 3kw 380

三、结构原理简述
海力B-V系列电动泵站由电机，CFZB系列轴向柱塞泵（高压泵），低压齿轮泵，控制系统，油箱等组成。
1、CFZB系列轴向柱塞泵（高压泵）
该系列泵为我厂自行研制的专利产品阀式配流轴向柱塞泵，容积效率达90%以上，该泵由电机直接带动泵轴旋转，在倾斜盘的作用下，柱塞沿柱塞套作上下往复运动，液压油经进油阀吸入，从排油阀排出，进入系统油路。
2、低压泵
低压泵为齿轮泵
3、控制阀

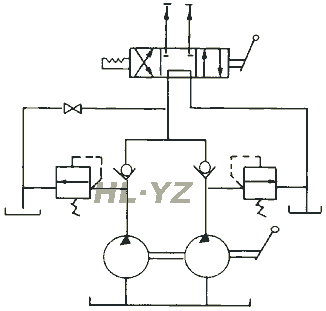

（1）CZF4M/SC超高压组合阀包括高压安全阀，低压卸荷溢流阀，高，低压单向阀。
工作原理：低压时，高低压泵经高，低压单向阀同时供油，当工作压力大于2.5MPa时,高压油使液压控低压溢流阀开启,低压泵臼动空载回油(低压油在高压油不起作用情况下。也具有自行开启低压溢阀功能。该阀起安全作用)
（2）34SZHP 6M超高压手动换向阀为中位卸荷式三位四通换向阀，该阀为分配式转阀，其抗污染性较好，换向可靠，维修方便，具有保压功能。

四、使用须知
该系列泵的工作介质为YB-N32液压油，环境温度低于10`C时，可改用YB-N22号液压油，环境温度高于40`C时，可改用YB-N46液压油。
工作中油箱的液面应始终保持在油标的中心线上，以防油泵吸空。加油时，应用120目滤油网滤去新油中杂质。经常使用时，每两个月清洗一次滤油器，半年清洗一次油箱，同时更换新油。
油泵正常工作温度为10`C-50`C。油温过高，需采取冷却措施或停泵，油温过低时，需采取加温措施或低压运转来提高油温。
电机起动前，需将换向阀换至中半位。点动数次，以防高压泵吸空，空气排除后方可使用。
本泵出厂时调定的工作压力不得任意提高。
高压胶管出厂时，均经过额定压力1.25倍的耐压试验。由于胶质的老化，用户长期使用时，应注意定期检查，半年检查一次。当检查做耐压试验时，发生渗漏，凸起或爆破情况下，必须更换。使用时，应避免打折和出现急弯，同时不可离胶管太近，以防爆破甩起伤人。固定场合，可用钢管代替。
该系列泵每年检修一次。全部零件用煤油清洗，注意保护各配合表面，不得任意磕碰，装配后，各运动件应运动灵活，无局部卡阻。五、常见故障及排除方法
故障 主要原因 排除方法
压力不足 1安全阀调整值过低。
2安全阀锥阀卡死或磨损。
3接头松动或密封件造成泄漏。
4压力表故障造成压力反应失真。		 1调整安全阀。
2检查锥阀或阀体更换或修复
3紧固接头或更换密封件
4检查压力表检修压力表座
故障 主要原因 排除方法
高压流量不足 1柱塞偶件配合间隙磨损过大
2柱塞或弹簧折断
3各处漏损造成流量不足
4油温过低造成吸油困难，油温过高造成容积效率下降
5液压过低，油泵吸空
6高压泵吸空或无高压油排出（适用于带有低压泵的泵站）		 1一般更换柱塞偶件
2更换有关零件
3紧固接头更换密封件
4控制油温在10` C-50`C之间
5加油
6首次使用前或更换油液后，使电机反转达分钟或点动数次。
