| 型号 | 海力W-G2 | 海力W-G3 | 海力W-G4 | 海力W-G5 | ||
| 项目 | 单位 | |||||
| 最大工作压力 | Mpa | 44 | 59 | 62 | 62 | |
| 最大工作载荷 | KN | 88 | 196 | 206 | 206 | |
| 最大工作行程 | mm | 250 | 320 | 420 | 420 | |
| 弯管能力 | 外径 | mm | ∮21.3-60 | ∮21.3-88.5 | ∮21.3-108 | ∮21.3-114 |
| 壁厚 | Mm | 2.75-4.5 | 2.75-4.75 | 2.75-5 | 2.75-5 | |
| 油箱容量 | L | 9 | 9 | 9 | 9 | |
| 整机重量 | Kg | 82 | 150 | 245 | 245 | |
| 弯管角度 | rad | π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | |
| 液压油牌号 | 号 | N15 | N15 | N15 | N15 | |
| 最大操作力 | N | <490 | <490 | <490 | <490 | |
| 外形尺寸 | cm | 76×38×58 | 96×45×54 | 122×44×45 | 122×44×45 | |
四、使用方法：
1、参照电动油泵说明书。

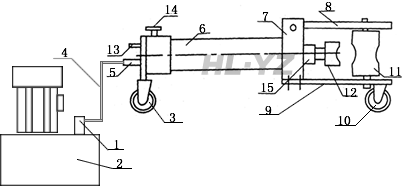

2、将高压油管(4)端部的快速接头活动部份向后拉开套在工作油缸(5)的接头上。
3、(件12)弯管模、(件11)支承轮和被弯管子接触部位涂润滑油脂。
4、翻开(件8)上模板，根据弯管子大小选择相应的弯管模，将弯管模装在作用杆项部，如结构示意图，然后将两支承轮(件11)插入下模扳(9)两相应孔内，放上被弯管子，转动两支承轮，使相应的尺寸槽向着弯管模。
5、将电动油泵放油螺钉(1)旋紧，即可弯管。弯管完毕，放松放油螺钉，作用杆自动缩回。
五、注意事项
1、使用前首先检查油箱内的油是否加满，如不足应加满
2、使用时严格遵守说明书中的规定，切忌超压超负荷。
3、在有载荷时切忌将快速接头卸下。
4、本机具是用油为介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。
5、不宜在酸碱、腐蚀物质的工作场所使用。
