首页>企业产品>液压千斤顶>自锁千斤顶

自锁千斤顶

自锁式千斤顶 同步自锁式千斤顶 薄型自锁式千斤顶 双向自锁式千斤顶
海力L-V/YZL/CLL自锁式千斤顶(50-1000T) 螺母自锁,安全可靠,可长时间支撑重物,大直径镀铬活塞杆设计,可负载自回,或油压回缩。CLL老型号 同步自锁式千斤顶(海力L-V50-1000T)多个自锁式千斤顶同时顶升大体积重物时,通过同步阀进行同时顶升。 薄型自锁式千斤顶(海力L-B60-560T)超薄设计用于正常自锁千斤顶无法使用的狭小空间, 单作用液压缸,负载回缩。 油压回缩自锁式千斤顶(YCL50-1000T)使用空间较大,并有控制回程要求时可选择,油压回程,操作方便可靠。
一、参数和简介
海力L-V/YZL/CLL自锁千斤顶(螺母自锁式千斤顶):大直径镀硬铬活塞杆,小吨位自锁式千斤顶配置弹簧,弹簧回缩,大吨位自锁千斤顶依靠大活塞杆及自重或双向油压回缩,可方便活塞杆回程克服一般自锁式千斤顶(单作用,负载回缩)难于回降的难题,溢流功能限制行程并有保护千斤顶作用,主要用于需长时间支撑重物的场合(如大型桥梁顶升后需时间支撑),去除油压时可靠螺母锁紧来长时间支撑重物,安全并且可靠。也可长时间用于水下,安装有安全和保压装置,内置卸压阀有效防止过载,镀铬具有更强耐腐蚀能力,使活塞杆摩擦力更小,可承受偏载负荷达承载吨位的 5-6%
1、双向千斤顶可安装液压锁(保压阀)海力F-V/YZF电动千斤顶来支撑重物,油压回缩可控。
2、电动泵站是根据自锁千斤顶顶升速度要求进行选配,具体请查看相应的泵站海力B-V/YZB电动油泵

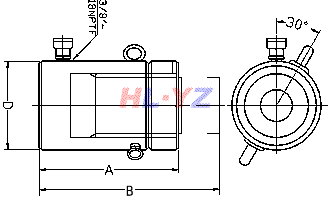

自锁式千斤顶示意图PLC同步系统施工视频耳环
型号说明:旧型号YZL其中YZ是我公司注册商标"扬子工具®"首字母缩写,因YZL型号产品假货太多,产品型号已换成带有"海力"中文新型号,我公司扬子工具®系列产品只有江苏海力生产、销售,如发现假货请联系:4008-651-888,我们将依法处理,商标注册号: 8676501,8676481,4370864
型号 吨位T 行程
B-A mm
本高
A mm
伸展高度
B mm
液压缸面
积cm2
外径
D mm
活塞杆
直径mm
重量kg 旧型号 旧型号
海力L-V50 55 50 164 214 78.54 127-140 100 36 YZL55-50 CLL-502
海力L-V51 100 214 314 40 YZL55-100 CLL-504
海力L-V516 160 274 434 48 YZL55-160 CLL-506
海力L-V52 200 314 514 51 YZL55-200 CLL-508
海力L-V525 250 364 614 56 YZL55-250 CLL-5010
海力L-V53 300 414 714 61 YZL55-300 CLL-5012
海力L-V55 500 614 1114 73 YZL55-500 CLL55-500
海力L-V56 600 714 1314 86 YZL55-600 CLL55-600
海力L-V58 800 914 1714 98 YZL55-800 CLL55-800
海力L-V510 1000 1114 2114 103 YZL55-1000 CLL55-1000
海力L-V100 100 50 187 237 153.94 180-194 140 42 YZL100-50 CLL-1002
海力L-V101 100 237 337 51 YZL100-100 CLL-1004
海力L-V1016 160 297 457 61 YZL100-160 CLL-1006
海力L-V102 200 337 537 68 YZL100-200 CLL-1008
海力L-V1025 250 387 637 76 YZL100-250 CLL-10010
海力L-V103 300 437 757 85 YZL100-300 CLL-10012
海力L-V105 500 637 1157 99 YZL100-500 CLL100-500
海力L-V106 600 737 1357 110 YZL100-600 CLL100-600
海力L-V108 800 937 1757 132 YZL100-800 CLL100-800
海力L-V1010 1000 1137 2137 156 YZL100-1000 CLL100-1000
海力L-V150 150 50 209 259 254.47 230-245 180 66 YZL150-50 CLL-1502
海力L-V151 100 259 359 86 YZL150-100 CLL-1504
海力L-V1516 160 319 479 91 YZL150-160 CLL-1506
海力L-V152 200 359 559 113 YZL150-200 CLL-1508
海力L-V1525 250 409 659 125 YZL150-250 CLL-15010
海力L-V153 300 459 759 148 YZL150-300 CLL-15012
海力L-V155 500 659 1159 179 YZL150-500 CLL150-500
海力L-V156 600 759 1359 206 YZL150-600 CLL150-600
海力L-V158 800 959 1759 235 YZL150-800 CLL150-800
海力L-V1510 1000 1159 2159 269 YZL150-1000 CLL150-1000
海力L-V200 200 50 243 293 314.15 250-273 200 104 YZL200-50 CLL2002
海力L-V2016 160 353 513 138 YZL200-160 CLL2006
海力L-V202 200 393 593 168 YZL200-200 CLL200-200
海力L-V2025 250 443 693 183 YZL200-250 CLL20010
海力L-V203 300 493 793 213 YZL200-300 CLL200-300
海力L-V205 500 693 1193 245 YZL200-500 CLL200-500
海力L-V206 600 793 1393 276 YZL200-600 CLL200-600
海力L-V208 800 993 1793 305 YZL200-800 CLL200-800
海力L-V2010 1000 1193 2193 342 YZL200-1000 CLL200-1000
海力L-V280 280 50 249 299 415.48 275-299 230 146 YZL280-50 CLL2502
海力L-V2816 160 359 519 193 YZL280-160 CLL2506
海力L-V282 200 399 599 223 YZL280-200 CLL280-200
海力L-V2825 250 449 699 240 YZL280-250 CLL25010
海力L-V283 300 499 799 275 YZL280-300 CLL280-300
海力L-V285 500 699 1199 306 YZL280-500 CLL280-500
海力L-V286 600 799 1399 345 YZL280-600 CLL280-600
海力L-V288 800 999 1799 385 YZL280-800 CLL280-800
海力L-V2810 1000 1199 2199 426 YZL280-1000 CLL280-1000
海力L-V350 350 50 295 345 490.87 325-350 250 213 YZL350-50 CLL3002
海力L-V3516 160 405 565 273 YZL350-160 CLL3006
海力L-V352 200 445 645 308 YZL350-200 CLL350-200
海力L-V3525 250 495 745 333 YZL350-250 CLL30010
海力L-V353 300 545 845 381 YZL350-300 CLL350-300
海力L-V355 500 745 1245 423 YZL350-500 CLL350-500
海力L-V356 600 845 1445 474 YZL350-600 CLL350-600
海力L-V358 800 1045 1845 525 YZL350-800 CLL350-800
海力L-V3510 1000 1245 2245 566 YZL350-1000 CLL350-1000
海力L-V430 430 50 335 385 615.75 400 280 291 YZL430-50 CLL4002
海力L-V4316 160 445 605 367 YZL430-160 CLL4006
海力L-V432 200 485 685 409 YZL430-200 CLL430-200
海力L-V4325 250 535 785 453 YZL430-250 CLL40010
海力L-V433 300 585 885 503 YZL430-300 CLL430-300
海力L-V435 500 785 1285 556 YZL430-500 CLL430-500
海力L-V436 600 885 1485 616 YZL430-600 CLL430-600
海力L-V438 800 1085 1885 668 YZL430-800 CLL430-800
海力L-V4310 1000 1285 2285 716 YZL430-1000 CLL430-1000
海力L-V560 565 50 375 425 804.24 426 320 427 YZL565-50 CLL5002
海力L-V5616 160 485 645 517 YZL565-160 CLL5006
海力L-V562 200 525 725 589 YZL565-200 CLL565-200
海力L-V5625 250 575 825 619 YZL565-250 CLL50010
海力L-V563 300 625 925 669 YZL565-300 CLL565-300
海力L-V565 500 825 1325 719 YZL565-500 CLL565-500
海力L-V566 600 925 1525 768 YZL565-600 CLL565-600
海力L-V568 800 1125 1925 826 YZL565-800 CLL565-800
海力L-V5610 1000 1325 2325 875 YZL565-1000 CLL565-1000
海力L-V660 660 50 395 445 1017.88 480-505 360 497 YZL660-50 CLL6002
海力L-V6616 160 505 665 613 YZL660-160 CLL6006
海力L-V662 200 545 745 689 YZL660-200 CLL660-200
海力L-V6625 250 595 845 730 YZL660-250 CLL60010
海力L-V663 300 645 945 786 YZL660-300 CLL660-300
海力L-V665 500 845 1345 835 YZL660-500 CLL660-500
海力L-V666 600 945 1545 886 YZL660-600 CLL660-600
海力L-V668 800 1145 1945 936 YZL660-800 CLL660-800
海力L-V6610 1000 1345 2345 998 YZL660-1000 CLL660-1000
海力L-V880 880 50 455 505 1256.63 550 400 761 YZL880-50 CLL8002
海力L-V8816 160 565 725 821 YZL880-160 CLL8006
海力L-V882 200 605 805 926 YZL880-200 CLL880-200
海力L-V8825 250 655 905 1091 YZL880-250 CLL80010
海力L-V883 300 705 1005 1181 YZL880-300 CLL880-300
海力L-V885 500 905 1405 1290 YZL880-500 CLL880-500
海力L-V886 600 1005 1605 1380 YZL880-600 CLL880-600
海力L-V888 800 1205 2005 1490 YZL880-800 CLL880-800
海力L-V8810 1000 1405 2405 1586 YZL880-1000 CLL880-1000
海力L-V1080 1080 50 495 545 1590.43 600-625 450 1066 YZL1080-50 CLL10002
海力L-V10816 160 605 765 1239 YZL1080-160 CLL10006
海力L-V1082 200 645 845 1356 YZL1080-200 CLL1080-200
海力L-V10825 250 695 945 1555 YZL1080-250 CLL100010
海力L-V1083 300 745 1045 1686 YZL1080-300 CLL1080-300
海力L-V1085 500 945 1445 1883 YZL1080-500 CLL1080-500
海力L-V1086 600 1045 1645 1996 YZL1080-600 CLL1080-600
海力L-V1088 800 1245 2045 2013 YZL1080-800 CLL1080-800
海力L-V10810 1000 1445 2445 2234 YZL1080-1000 CLL1080-1000
如需几只电动千斤顶同时起重时请选用海力L-V/TYZL型同步千斤顶
如需油压回缩自锁式千斤顶,可选用YCL自锁式千斤顶

二、使用方法
1、液压千斤顶按泵站配置不一样,首先都要检查泵站的油箱是否有足够的液压油,胶管有没有明显的裂痕及损坏的地放,液压千斤顶及泵站是否有变形,各个接头连接是否牢固,电动泵电源要检查是否正确接地,是否有漏电现象等等,各个部分是否正常,确认正常后才能正常使用。。
2、使用时应严格遵守主要参数中的规定,切忌超高超载及偏载,否则当起重高度或起重吨位超过规定时,自锁千斤顶顶部会发生严重漏油。
3、如手动泵体的油量不足时,需先向泵中加入应为经充分过滤后的N32#液压油才能工作。
4、电动泵站请参照海力B-V电动泵使用说明书
5、重物重心要选择适中,合理选择自锁式千斤顶的着力点,底面要垫平,同时要考虑到地面软硬条件,是否要衬垫坚韧的木材,放置是否平稳,以免负重下陷或倾斜。
6、自锁千斤顶将重物顶升后,应及时用将大螺母从活塞杆顶旋到油缸上面,禁止将自锁千斤顶不旋下大螺母用油压作为支撑使用。
7、几只自锁式千斤顶同时起重时请选用海力L-V型同步自锁千斤顶,除应正确安放自锁顶外,应使用多顶分流阀,且每台自锁顶的负荷应均衡,注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况,防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。欲使活塞杆下降,将手动油泵手轮按逆时针方向微微旋松,油缸卸荷,活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、起重完后,即可快速取出,但不可用连接的软管来拉动自锁千斤顶。
10、用户使用时千万不要超过额定行程及负荷和偏载,以免损坏自锁顶。
11、使用过程中应避免自锁式千斤顶剧烈振动。
12、自锁千斤顶不适宜在有酸碱,腐蚀性气体的工作场所使用。
三、注意事项
1、泵站的排空,不管是手动泵还是电动泵站,首先保证泵站的油箱里有足够的油,手动泵的排空是把后面抬高,把截止阀放在卸荷位置,压8-9次手柄。电动泵的排空是首先要注意电机转向的正确,然后换向阀放在中位,点动电源开关,电机在低转速时排空。
2、使用时,不得加偏载或超载,以免自锁顶破坏发生危险。 在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
3、液压油的粘度正确选择很重要,过大或过小都会让液压千斤顶不能正常工作,建议使用32号抗磨液压油,并且要经过过虑才能使用,我们推荐用滤油车进行过滤,这样液压系统才会工作正常。
4、新的或久置的自锁式千斤顶,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将自锁顶空载往复运动2-3次,以排除腔内的空气。长期闲置的自锁顶,由于密封件长期不工作而造成密封件的硬化,从而影响自锁千斤顶的使用时间,所以自锁顶在不用时,每月要将自锁千斤顶空载往复运动2-3次。
5、液压系统用的胶管是橡胶制品存在正常老化现象,出厂前都会经过105Mpa耐压检测。安全起见,要常检查,正常使用是六个月,频繁使用时应为三个月。我们建议用电动试压泵进行检测,检测时用87.5Mpa进行试压,有爆破、渗漏、凸起等现象应立即停止使用并更换新的高压胶管。
6、操作时应严格遵守技术规范,操作中有不清楚的问题,请参照使用说明书,或致电我公司,严禁私自拆卸,并且根据使用情况定期检查和保养。
