中空液压扳手

海力K-V/YZK/YK中空液压扳手(M20-100)螺栓出头较长,空间较小场合使用,可选配中空扳手头,或加配衬套,可选配全自动液压扳手专用泵、双向手动泵、电动泵	智能液压扳手专用泵(海力B-VP0.75-1.5KW)可数字化设定、显示扭矩和压力,一键拧紧或拆卸,自动关机,高效率	铝钛合金中空液压扳手(S19-155)航天铝钛合金材料，体积小，强度大，力矩大，重量轻。	驱动式液压扳手(海力D-V/YZD/YD M20-100)驱动方轴，可选配不同规格的套筒，用于螺栓出头短，空间小的场合，需选配手动或电动泵

海力K-V/YZK/YK中空液压扳手（中空扳手，中空式液压力矩扳手）采用优质合金钢材质，强度高，标配5个工作头更加适合用于使用空间有限的场合，适用范围更广，是YK系列中空液压扳手替代产品，先进生产工艺，相比较力矩更大，使用时间更长。最大限度的采用高强度轻金属，一体成型动力工作头，全面提高强度及时间；更大的扭矩/重量比，双作用，高速,转角大，效率高, 一只动力头可配合多种中空工作头或空间允许的话也可使用衬套以节省费用，胶管工作范围广,360°×360°旋转软管接头在狭小的空间内使用方便,绝不会出现机构卡死, 扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏，结实耐用，维护方便。
1、应使用液压螺母破切器破除生锈及被腐蚀的螺母。
2、YDVL铝钛合金液压扳手重量轻，力矩大，适用螺母对边M16-100

型号规格		海力K-V1A	海力K-V1	海力K-V2A	海力K-V2	海力K-V3A	海力K-V3	海力K-V4A	海力K-V4
最大扭矩(N.M)		4200	4200	8300	8300	13600	13600	30000	30000
精度		+3%	+3%	+3%	+3%	+3%	+3%	+3%	+3%
总重量(kg)		4.5	4.5	5.5	5.5	10.5	10.5	35	35
螺母对边S(mm)		32-65	32-65	46-85	46-85	85-110	85-110	105-145	105-145
螺栓直径M(mm)		22-36	22-36	30-52	30-52	52-72	52-72	76-100	76-100
标配中空扳手头 可按要求配制	螺母 对边	S32-55 可定制	S32,36, 41,46,55	S46-80 可定制	S46,55, 65,75,80	S85-105 可定制	S85,90, 95,100,105	S110-145 可定制	S110,115, 120,130,145
	螺栓 直径	M22-36 可定制	M22,24, 27,30,36	M30-52 可定制	M30,36, 42,48,52	M56-72 可定制	M56,60, 64,68,72	M76-100 可定制	M76,80, 85,90,100

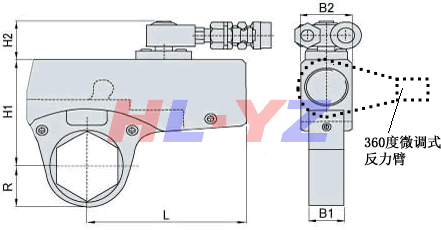

L(mm)		205	205	220	220	250	250	342	342
H1(mm)		91/115	91/115	115/130	115/130	141/182	141/182	182/248	182/248
H2(mm)		56	56	56	56	56	56	56	56
B1(mm)		42	42	52	52	56	56	70	70
B2(mm)		55	55	65	65	75	75	100	100
R(mm)		28-56	28-56	41-66	41-66	66-80	66-80	82-100	82-100
保质期		3年	3年	3年	3年	3年	3年	3年	3年
旧型号		YZK60A	YZK60	YZK100A	YZK100	YZK200A	YZK200	YZK350A	YZK350
		YK30	YK30	YK60	YK60	YK90	YK90	YK120	YK120

注：预紧力矩可根据液压系统的压力表的压力值，通过使用说明书的相应公式结合扳手相应的参数进行换算。

　　本液压力矩扳手体积小，力矩大、预紧准确。它广泛适用于冶金、电力、化工、机械、通信等行业的机械设备和设施，重要螺栓联接的安装及拆卸维修，能方便快捷地完成您的装拆螺栓任务，同时可有效地保证您所需的扭矩值。
松懈螺栓的扭矩至少应是拧紧螺栓的扭矩2倍。
各等级螺栓最大扭矩推荐值

强度等级		4.8		6.8		8.8		10.9		12.9
材质		一般构造用钢		机械构造用钢		铬铝合金钢		镍铬铝合金钢		镍铬合金钢
螺栓	螺母	扭距值		扭距值		扭距值		扭距值		扭距值
		KGM	NM	KGM	NM	KGM	NM	KGM	NM	KGM	NM
M14	22mm	7	69	10	98	14	137	17	165	23	225
16	24	10	98	14	137	21	206	25	247	36	363
18	27	14	137	21	206	29	284	35	341	49	480
20	30	18	176	28	296	41	402	58	569	69	480
22	32	23	225	34	333	55	539	78	765	93	911
24	36	32	314	48	470	70	686	100	981	120	1176
27	41	45	441	65	637	105	1029	150	1472	180	1764
30	46	60	588	90	882	125	1225	200	1962	240	2352
33	50	75	735	115	1127	150	1470	210	2060	250	2450
36	55	100	980	150	1470	180	1764	250	2453	300	2940
39	60	120	1176	180	1764	220	2156	300	2943	370	3626
42	65	155	1519	240	2352	280	2744	390	3826	470	4606
45	70	180	1764	280	2744	320	3136	450	4415	550	5390
48	75	230	2254	350	3430	400	3920	570	5592	680	6664
52	80	280	2744	420	4116	480	4704	670	6573	850	8330
56	85	360	3528	530	5149	610	5978	860	8437	1050	10290
60	90	410	4018	610	5978	790	7742	1100	10791	1350	13230
64	95	510	4998	760	7448	900	8820	1224	11998	1530	14994
68	100	580	5684	870	8526	1100	10780	1392	13645	1740	17053
72	105	660	6468	1000	9800	1290	12642	1584	15527	1980	19405
76	110	750	7350	1100	10780	1500	1470	1800	17644	2250	22050
80	115	830	8143	1250	12250	1850	18130	1992	19547	2489	24429
85	120	900	8820	1400	13720	2250	22050	2160	21172	2699	26459
90	130	1080	10584	1650	16170	2500	24500	2593	25407	3241	31752
100	145	1400	13720	2050	20090	2800	27440	3361	32935	4200	41160
110	155	1670	16366	2550	24990	3340	32732	4009	39287	5010	49098
120	175	2030	19894	3050	29890	4060	39788	4873	47756	6090	59682

a、表中扭矩值为螺栓达到屈服极限的70%时所测定。
b、建议锁紧力矩值为：表中数值×(70-80）%
例如：M48，8.8级螺栓，则锁紧力矩为：400 × 80% = 320KG
c、拆松力矩为锁紧力矩的1.5~2.5倍。
例如：上例锁紧力矩为320KGM，则其拆松力矩约为 320×(1.5~2.5)= 480~800KGM
