驱动式液压扳手

驱动扳手 液压扳手专用泵 铝钛合金液压扳手 中空扳手
驱动式液压扳手(海力D-V/YZD/YD M20-100)驱动方轴,可选配不同规格的套筒,用于螺栓出头短,空间小的场合,可选配双向手动泵电动泵 智能液压扳手专用泵(海力B-VP0.75-1.5KW)可数字化设定、显示扭矩和压力,一键拧紧或拆卸,自动关机,高效率 铝钛合金液压扳手(海力D-L M20-100)铝钛合金驱动液压扳手,航天材质,重量轻,体积小。 中空液压扳手(海力K-V/YZK/YK M20-100)螺栓出头较长,空间较小的场合使用,可选配中空扳手头,或加配衬套以节省费用
海力D-V/YZD系列驱动式液压扳手是YD系列液压扳手替代产品,有选材优质有及生产工艺先进,有力矩比大,使用时间长。驱动式扳手配置有标准四方驱动方轴,可按要求配不同规格套筒,适用范围更广,采用高强度轻金属,一体成型动力头,提高液压扳手强度及使用时间;更大的扭矩/重量比,高转速,一次转角大,效率高, 360°×360°旋转软管接头适合在更小的空间使用,不可能出现卡死现象, 扭矩重复精度高达±3%,松开时不需其它工具,存贮箱保护扳手头避免损坏,浸水和污浊,运动部件少,经久耐用,维护方便。 随着8.8级以上高强度螺栓的普遍使用,为使用联接和预紧力矩达到要求,液压扳手安装必需工具。
1、应使用液压螺母破切器破除生锈及被腐蚀的螺母。
2、如扳手不好用并空间较小可选用液压螺栓拉伸器对螺栓进行径向拉伸。
3、YDVL铝钛合金液压扳手重量轻,力矩大,适用螺母对边M16-100
扳手泵站
全自动液压扳手专用泵站 风冷专用泵 电磁阀换向泵 电磁阀换向泵 手动换向电动泵站 双向手动泵
产品名称 智能液压扳手泵 电磁风冷电动泵 电磁换向电动泵 电磁换向电动泵 手动换向电动泵 手动换向手动泵
螺母旋转方式 泵站自动换向
连续旋转
手动电磁换向
间歇旋转
手动电磁换向
间歇旋转
手动电磁换向
间歇旋转
泵站手动换向
间歇旋转
泵站手动换向
间歇旋转
关于换向 换向:液压扳手全是由双向油缸驱动,油缸伸出一次螺母转36度,泵站换向, 油缸回缩,螺母不动,泵站再换向,
油缸伸出,螺母再转36度,螺母转动是要泵站不断换向进行,自动换向对扳手的旋转速度是相当重要的.
泵站换向 自动换向 手动电磁换向 手动电磁换向 手动电磁换向 手动换向 手动换向
自动回油
自动关机 到设定扭矩自停 无操作自关机 无操作自关机
压力显示 数显 指针压力表 指针压力表 指针压力表 指针压力表 指针压力表
扭矩显示 数显
压力设定 数字设定 溢流阀调节 溢流阀调节 溢流阀调节 溢流阀调节 溢流阀调节
扭矩设定 数字设定 压力表压力换算 压力表压力换算 压力表压力换算 压力表压力换算 压力表压力换算
远距离操作 远距离单人操作 远距离多人操作 远距离多人操作 远距离多人操作 近距离多人操作 近距离多人操作
要求装配的螺母多并且要求精确控制扭矩,选配我公司全自动扳手专用油泵。
■ 数字化设定并显示压力和扭矩,精度达到0.1%
■ 实时显示压力或扭矩,并实时保存设定的扭矩或压力
■ 配置有操作手柄可远距离一个人可完成作业,能全自动或手动操作
■ 到设定压力或扭矩自动关机
■ 一键化操作,连续拆锁,速度是同类产品的2-3倍,效率高

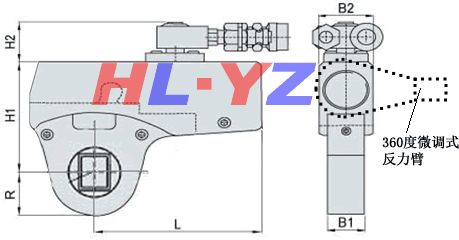

驱动扳手示意图
型号 海力D-V1A 海力D-V1 海力D-V2A 海力D-V2 海力D-V3A 海力D-V3 海力D-V4A 海力D-V4
最大扭矩(N.M) 4200 4200 8300 8300 13600 13600 30000 30000
精度 +3% +3% +3% +3% +3% +3% +3% +3%
总重量(kg) 4.5 4.5 5.5 5.5 10.5 10.5 35 35
标配套筒
可按要求配制
螺母
对边
S32-55
可定制
S32,36,
41,46,55
S46-80
可定制
S46,55,
65,75,80
S85-105
可定制
S85,90,
95,100,105
S110-145
可定制
S110,115,
120,130,145
螺栓
直径
M22-36
可定制
M22,24,
27,30,36
M30-52
可定制
M30,36,
42,48,52
M56-72
可定制
M56,60,
64,68,72
M76-100
可定制
M76,80,
85,90,100
L(mm) 205 205 220 220 250 250 342 342
H1(mm) 105 105 115 115 164 164 227 227
H2(mm) 56 56 56 56 56 56 56 56
B1(mm) 42 42 52 52 56 56 70 70
B2(mm) 55 55 65 65 75 75 100 100
R(mm) 35 35 50 50 75 75 80 80
保质期 3年 3年 3年 3年 3年 3年 3年 3年
旧型号 YZD60A YZD60 YZD100A YZD100 YZD200A YZD200 YZD350A YZD350
YD25 YD25 YD50 YD50 YD100 YD100 YD160 YD160
注:预紧力矩可根据液压系统的压力表的压力值,通过使用说明书的相应公式结合扳手相应的参数进行换算。
各等级螺栓最大扭矩推荐值可参照http://www.hynew.cn/yk.html

海力D-V型液压扳手结构紧凑,体积小,重量轻,输出扭力大,是螺帽拆卸和螺栓预紧的得力工具。扭力控制在此3%范围内,能满足联接预紧高精度扭力值的要求。单向棘轮棘爪机械防止驱动轴逆转,确保操作可靠,可调整支承力臂,充分适应不同作业环境,不受空间限制,操作得心应手。
标准四方形驱动轴,配合不同规格套筒,适合多种场合应用。
