真空滤油机

海力L-C/YZLC10-20　 海力L-C/YZLC30-50　 海力L-C/YZLC80-100 　　海力L-C/YZLC125-260 一、产品参数
1、油中的含水量少，选用YBLY板框式滤油机或LUC精细滤油车。
2、油液含水份较多，选用海力L-C真空滤油机
3、对流量没有要求的可选用WG、GLJ板框式加压过滤机及使用滤芯过滤油液LUC精细滤油车。

性能\参数\型号		海力L-C1	海力L-C2	海力L-C3	海力L-C5	8	10	12	15	20	26
工作能力	击穿电压KV	≥60
	流量L/min	≥10	≥20	≥30	≥50	≥80	≥100	≥125	≥150	≥200	≥260
真 空 度	极限(表式计)Pa	≤90
	工作(表式计)Pa	≤400
工作压力(MPa)		≤0.35				≤0.5
工作噪音dB(A)		≤70				≤75		≤80
含水量PPm		≤7
含气量%		≤0.3
清洁度NAS		≤7
过滤精度μm		0.5~0.8
电加热功率KW		9	15	15	15	24	24	48	60	72	144
总功率KW		10.5	16	16.5	17	27	27	56	67.2	80	156
电源电压		380
油温范围		40℃~75℃
平均无故障工作时间		h≥5000
连续工作时间		h≥150
机器净重kg		100	150	180	260	550	600	900	950	1000	1280
被处理油特征		含气量不大于12%,含水量不大于50PPm，击穿电压不小于25KV的新油三次处理后
旧型号		YZLC-10	-20	-30	-50	-80	-100	-125	-150	-200	-260

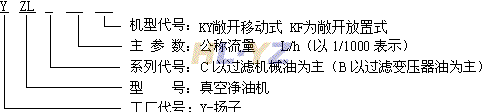

型号说明

二、简介
真空滤油机（真空净油机）严格执行国家规范以DL/T521-93真空净油机运用辅导则为标准，有体积小、移动方便、噪音低、功能安稳，操作方便安全等特色，是各电厂电站变电所，电器制作厂，工矿企业过滤变压器油、透平油、机油、液压油等油液中水份，气体和杂质微粒的抱负设备。是本厂选用最新技术设计制作的一种新式油料净化设备，污油液净化后可达到新油规范且不影响原油的理化功能，是节能降耗的绿色环保设备，具有很好的经济价值和社领会义。
三、结构简图及原理示意图

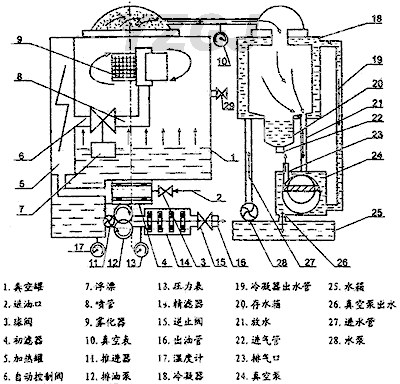

海力L-C80-200真空滤油机工作原理示意图

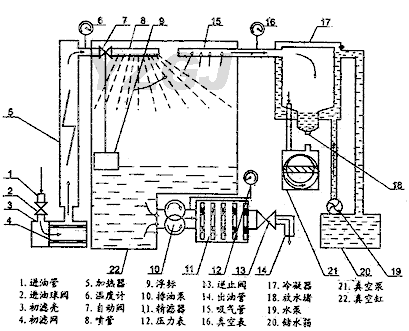

海力L-C5-50真空滤油机工件原理图示意图

四、工作原理
真空滤油机是根据水和油的沸点不同原理而设计，它由真空加热罐精滤器，冷凝器、初滤器、水箱、真空泵、排油泵以及电气柜组成的。真空泵将真空罐内的空气抽出形成真空，外界油液在大气压的作用下，经过油入口管道进入初滤器，清除较大颗粒，然后进入加热罐内，经过加热到40℃-75℃的油通过自动油漂阀，此阀是自动控制进入真空罐内的油量进出的平衡。经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内。进入冷凝器内的水蒸气经冷却后再返原成水放出。在真空加热罐内的油液，被排油泵排入精滤器通过滤油纸、滤布将微粒杂质过滤出来，从而完成真空过滤机迅速除去油中杂志、水份、气体的全过程，使洁净的油从出油处排出机外。
五、使用说明
连接好进出油管油路，接通380V，接好完全地线，检查各电路是否联接可靠，各油路阀门是否打开，准备无缺后，再进行操作程序，先启动冷却水泵，检查水路循环是否正常，然后电动真空泵，使泵内的油能正常运行，再使真空泵拦蓄运转。当真空表达到极限时，可打开进油阀，直止真空缸内下视窗看见油面时，即启动排油泵开关，开始排油过滤杂质。油路正常循环打开加热器开关，挥发油中的水份，如果油中水份较多时，内油沫会增高，此时必须打开放气阀控制适当的真空度，待水份减少、油沫下降后关闭放气阀，使真空达到极限。此时要注意各仪表的反应，如果压力表读数大于0.3MPa时，说明精滤器内，滤纸吸有较多的杂质，需要更换新的滤纸，工作完毕后，参看工作原理示意图，打开放气阀，使真空度达到正常大气压，排完缸内的油，剩下的油从放油堵内放出，防止下次使用时混入不同型号的油中，在冬季特别注意，放净真空泵内和水箱内的水，否则要冻坏真空泵和储水箱。
六、常见故障及消除方法

故障情况	产生原因	消除方法
真空度达不到技术标准	被过滤油中含水多真空泵抽出气体含水蒸气过多 由于使用地点海拔高度不同，不在标准大气压情况下影响真空度变化 真空泵内，真空油低于油位线 真空油，由于使用时间长含水量多 各连接处密封漏气 真空泵易损件磨损	属正常现象，需多次过滤 属正常提高油的温度使水达到蒸发 增加真空油 需要换新油 检查维修 更换易损件
在正常工作情况下压力大于0.3MPa	机器出油管太长输送油位太高，出油口阀小或管太小 滤油纸吸有很多杂质	改换工作环境 更换滤纸
真空泵喷油	被过滤含油水量多，油沫上升被吸如真空本赶，真空泵内油位上升 真空泵内密封垫移位或损坏	更换真空油不得超过油位线 检修
温控不灵或无温	温控与温度计不吻合路 加热器烧坏或线路段或接触器未吻合	调整温控 检修线路更换加热器
排油泵无压力出油量不足	初滤器网堵塞 排油泵油封漏气 进油管被堵吸入缸底 吸油管太细或缸程太深 真空缸内喷翼小孔堵塞	清洗初滤网 调整油封压盖或更换新油封 检查 造善环境 拆洗

七、注意事项

接通电源必须要接好接线才能操作。

操作时，注意电机转动方向，要符合箭头方向。

没有油经过加热器循环时，不得打开加热器，否则会烧坏加热器。

排油前，必须打开出油管道所有阀门。

工作环境温度低于-30℃，高于+40℃不宜使用。

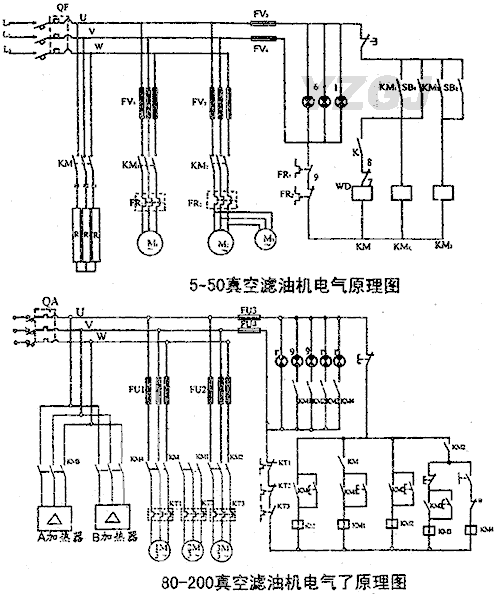

八、电气原理图
