液压拉伸器

互换型螺栓拉伸器 互换型螺栓拉伸器 单向螺栓拉伸器
海力L-S/YZLS互换型螺栓液压拉伸器( M20-115)压力150Mpa通过更换螺栓拉伸头,一个拉伸器主机可以适用于不同规格的螺栓进行拉伸。相对于普通螺栓拉伸器具有平均价格低,但外径较大 互换型螺栓拉伸器(海力L-D/YZLSD M20-100)压力80Mpa,压力低,对拉伸力要求不高的螺栓进行拉伸,价格低 普通型螺栓拉伸器(海力L-B/YZLB M16-900)压力150Mpa一个拉伸器主机只可拉伸一个螺栓,有外径小的特点
海力L-S/YZLS螺栓液压拉伸器超高压合金钢油缸配套多种螺栓拉伸头,能承受高压150MPA压力,在使用空间允许情况下,可以配更多的拉伸头,有一机多用,拉伸力大,体积小等特点。比液压扳手有很高的性价比,比海力L-B/YZLB螺栓拉伸器更具有经济性,用于螺栓规格较多的场合,执行化工部螺栓液压上紧装置标准HG/T21573-95
1、低压力互换型螺栓拉伸器用于拉伸力较小地方。
2、执行机械标准的双级高型拉伸器单级螺栓拉伸器压力低,外径小,高度较大。
3、如以下参数不符合要求可根据实际工况条件及特殊要求定制。需先填写 螺栓工况情况调查表


型号  适用螺栓
mm
最大负载kn 尺寸 重量 Kg 压力MPA 旧型号
外径A 高度E B C D F
海力L-S20-22 M20 155 66.0 91.5 >16 62.0 34.5 129.0 1.3 150 YZLS20-22
M22 91.5 >17.6 62.0 34.5 132.0
海力L-S24 M24 282.74 85.0 112.0 >19.2 68.0 43.0 155.0 3.5 150 YZLS24
海力L-S24-36 M24 486.67 109.0 117.0 >19.2 75.0 38.0 161.0 5.5 150 YZLS24-36
M27 117.0 >21.6 75.0 38.0 161.0
M30 120.0 >24 80.0 41.0 169.30
M33 123.0 >26.4 88.0 44.0 175.0
M36 126.0 >28.8 96.0 47.0 181.0
海力L-S33-42 M33 661.03 126.0 127.0 >26.4 88.0 44.0 176.0 7.0 150 YZLS33-42
M36 130.0 >28.8 96.0 47.0 182.0
M39 133.0 >31.2 96.0 50.4 184.0
M42 136.0 >33.6 108.0 53.5 195.0
海力L-S39-48 M39 1048.62 147.0 134.0 >31.2 113.0 50.0 195.0 10.0 150 YZLS39-48
M42 137.0 >33.6 113.0 53.5 202.0
M45 141.0 >36 118.0 57.0 208.0
M48 144.0 >38.4 114.0 60.0 214.0
海力L-S52-56 M52 1413.72 174.0 152.0 >41.6 132.0 63.0 223.0 15.0 150 YZLS52-56
M56 158.0 >44.8 138.0 69.5 235.0
海力L-S56-68 M56 1590.43 188.0 158.0 >44.8 138.0 69.5 237.0 17.0 150 YZLS56-68
M60 158.0 >48 138.0 69.5 250.0
M64 164.0 >51.2 153.0 76.0 250.0
M68 170.0 >54.4 164.0 82.0 263.0
海力L-S72-76 M72 2061.55 216.0 170.0 >57.6 157.0 82.0 263.0 26.0 150 YZLS72-76
M76 177.0 >60.8 180.0 89.0 276.0
海力L-S76-90 M76 2544.69 247.0 180.0 >60.8 180.0 89.0 279.0 29.5 150 YZLS76-90
M80 180.0 >64 180.0 89.0 279.0
M85 186.0 >68 190.0 95.0 291.0
M90 192.0 >72 205.0 101.0 304.0
海力L-S95-100 M95 3325.06 273.0 199.0 >76 200.0 107.0 318.0 38.0 150 YZLS95-100
M100 216.0 >80 210.0 114.0 345.0
海力L-S105-115 M105 3834 308.0 216.0 >84 225.0 120.0 353.0 49.0 150 YZLS105-115
M110 216.0 >88 225.0 120.0 353.0
M115 216.0 >92 225.0 120.0 353.0
通常可根据客户的实际工况条件及特殊要求定制。螺栓工况调查表
螺栓伸出长度至少为螺栓的直径的0.8倍

海力L-D(M20-100)互换型螺栓拉伸器(80Mpa)

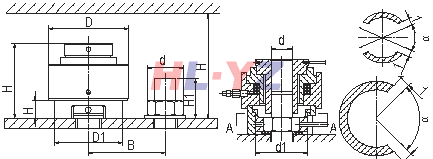

型号 螺纹d D D1 H H1 mim H2 mim H3 B mim d1 a α 活塞 拉伸力 压力
面积 行程
  mm cm2 mm KN Mpa
海力L-D20-27 M20 97 84 95 38 130 20 50+d2/2 60 10 47° 37 6 296 80
M22 42
M24 46
M27 52
海力L-D24-33 M24 114 98 108 46 150 26 58+d2/2 72 10 47° 55 7 440 80
M27 52
M30 57
M33 63
海力L-D36-45 M36 145 122 142 69 190 46 74+d2/2 92 12 47° 83 8 611 80
M39 74
M42 80
M45 86
海力L-D45-56 M45 180 155 200 86 255 75 92+d2/2 117 12 90° 135 8 1030 80
M48 92
M52 99
M56 107
海力L-D60-80 M60 250 220 265 114 340 95 127+d2/2 156 12 90° 180 15 1440 80
M64 122
M68 130
M72×6 137
M76×6 145
M80×6 152
海力L-D80-100 M80×6 285 250 310 152 405 123 145+d2/2 194 12 90° 250 15 2000 80
M85×6 162
M90×6 171
M95×6 181
M100×6 190
通常可根据客户的实际工况条件及特殊要求定制。 螺栓工况调查表
