数控张拉千斤顶,智能张拉系统

　　
张拉千斤顶
YDC/YCW型张拉千斤顶通用型预应力穿心千斤顶配用不同附件,可张拉夹片群锚,镦头锚和冷铸锚,用于后张法预应力施工
 智能张拉设备
海力H数控张拉千斤顶，电脑芯片智能控制，数字化设定显示压力、预应力、行程，同步张拉，以应力为控制指标，以伸长量为校对指标，可定制
 先张拉智能千斤顶
智能先张拉千斤顶海力F50-2000T行程:30-3000mm微电脑控制先张拉施工，以位移为同步为控制指标，可用于同步先张拉(同步精度:半自动3%,全自动±0.5mm)
客户案例 | 产品定制 | 加入收藏夹 | 放入购物车 | 推荐给朋友
YDC/YCW型张拉千斤顶（穿心千斤顶，空心千斤顶）
张拉千斤顶用于铁路、公路等桥梁的钢铰线的后张法的张拉施工、也可用水电、风电等工程及高层建筑的预应力锚具的张拉使用。常用于1860-2000级15、24和12.7钢绞线的群锚张拉。张拉千斤顶不但具有张拉（拉伸）功能还可以完成顶推、超重等功能。
型号 张拉力 公称
油压 		张拉活塞
面积㎡ 		回程活塞
面积㎡ 		张拉
行程 		穿心
孔径㎡ 		主机质
量kg		 主机外形
尺寸mm 		限位板
止口尺寸 		工具锚板
止口尺寸
YCW60B 600 52 1.15×10-2 0.41×10-2 200 φ60 33 φ170×340 φ100 φ93
YCW100B 937 52 1.91×10-2 0.78×10-2 200 φ78 65 φ216×349 φ147 φ128
YCW150B 1511 50 3.02×10-2 1.60×10-2 200 φ102 106 φ280×366 φ168 φ154
YCW200B 1960 52 3.77×10-2 1.84×10-2 200 φ120 135 φ310×310 φ194 φ174
YCW250B 2479 54 4.59×10-2 2.80×10-2 200 φ140 162 φ350×369 φ208 φ184
YCW300B 3000 52 5.77×10-2 3.13×10-2 200 φ146 217 φ385×370 φ248 φ214
YCW350B 3479 54 6.48×10-2 3.46×10-2 200 φ175 268 φ415×390 φ250 φ250
YCW400B 3955 52 7.61×10-2 4.60×10-2 200 φ175 385 φ440×390 φ250 φ250
YCW500B 4924 49 10.05×10-2 4.77×10-2 200 φ196 590 φ490×423 φ360 φ300
YCW600B 6050 50 10.21×10-2 3.82×10-2 200 φ196 617 φ530×423 φ360 φ300
YCW650B 6500 46 14.33×10-2 6.92×10-2 200 φ240 650 φ575×465 φ360 φ360

型　号 公 称
张拉力 		张拉行程 额定油压 张拉缸
面　积 		穿心孔径 工具锚
尺 寸 		限位板
尺 寸 		外形尺寸
KN mm Mpa cm2 cm D(mm) D(mm) mm
QYC270 270 200 61 44.2 Ø18 - - Ø105x510
YDC650 650 200 48 137 Ø72 95 99 Ø200x300
YDC1000 1000 200 47 213 Ø80 120 125 Ø236x332
YDC1500 1500 200 52 285 Ø94 150 150 Ø265x378
YDC2000 2000 200 53 377 Ø118 177 177 Ø310x340
YDC2500 2500 200 52 484 Ø128 180 190 Ø340x370
YDC3000 3000 200 54 554 Ø135 185 190 Ø370x370
YDC3500 3500 200 51 678 Ø162 232 232 Ø420x360
YDC4000 4000 200 52 761 Ø175 252 252 Ø440x410
YDC5000 5000 200 52 974 Ø190 260 260 Ø470x380
YDC6500 6500 200 52 1278 Ø220 275 290 Ø560x650
YDC8000 8000 200 50 1590 Ø240 - - Ø640x730
YDC10000 10000 200 50 2023 Ø280 - - Ø720x850
YDC12000 12000 200 50 2313 Ø280 - - Ø720x900

海力H数控张拉千斤顶
数控张拉系统
智能张拉系统，电脑控制张拉设备是我公司研制的预应力张拉全自动控制设备，有先进、高效的智能张拉施工设备，用于桥梁、钢构等多种梁的张拉施工，结合我公司PLC同步顶升系统，可同时实现1-99台张拉千斤顶同步对称张拉，我公司液压控制的先进经验，张拉预应力控制同步误差±0.5%。智能张拉系统通过位移传感器同时实现伸长量的精确控制，伸长量偏差控制在±0.5%以内。采用先进电磁阀控制及液压锁的保压功能，对张拉力的及伸长量控制精度得到有效保证，可确保张拉施工的工程质量，先进智能芯片控制张拉全过程，可实时处理张拉过程中出不下常情况，如钢绞线的断裂、断丝、滑丝或孔道阻塞等，智能张拉设备会自动停机，施工人员处理正常后，再继续工作，可实时管理及监控张拉过程。
工作原理：

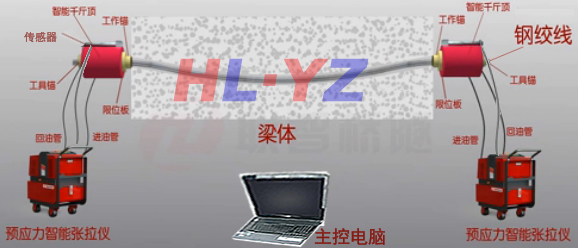

智能张拉设备由PLC控制系统，电动油泵、张拉空心千斤顶、压力传感器，位移传感器等组成。智能张拉设备主要是控制预应力的大小及伸长量作为指标。通过压力传感器控制张拉千斤顶的工作压力再换算成预应力实时显示及控制，位移传感器控制钢绞线的伸长量，数控张拉系统实时对压力及位移进行判断，实时对电动泵站进行近制，实现张拉预应力及伸长量的实时精确控制。自动完成预应力张拉。
主要功能与特点
1、预应力精确控制，预应力误差控制在±0.5%，优于好于《公路桥涵施工技术规范》规范围要求的1.5%
2、伸长量的精确控制，伸长量误差控制±1%，优于《公路桥涵施工技术规范》规范围要求的±6%
3、多个张拉空心千斤顶同步张拉，预应力同步误差控制在±0.5%，优于《公路桥涵施工技术规范》规范围要求±2%
4、液压锁的保压功能让千斤顶长时间持荷不卸压，优于《公路桥涵施工技术规范》规范围要求5分钟
5、智能张拉系统自动记录不同时段的预应力值及伸长量，自动生成曲线图，可进行施工过程还原，提高了工作效率。
6、智能张拉系统操作简单：设置好参数后，一键张拉
7、安全可靠，张拉空心千斤顶及系统安装好后，操作人员可以远离张拉千斤顶。近制张拉系统就可以轻松完成张拉、读取预应力及伸长量，并可轻松回程
8、施工安全，施工中出现的突发情况如停电、胶管扎断及信号中断等，或达到系统设定的暂停条件时，张拉千斤顶将停止工作，液压锁自动保压，确保施工安全。
9、同步回程功能，预应力张拉结束后，回程可控，张拉千斤顶缓慢回程，减少了对梁板破坏可能。
