多级螺栓拉伸器,双级液压螺栓拉伸器

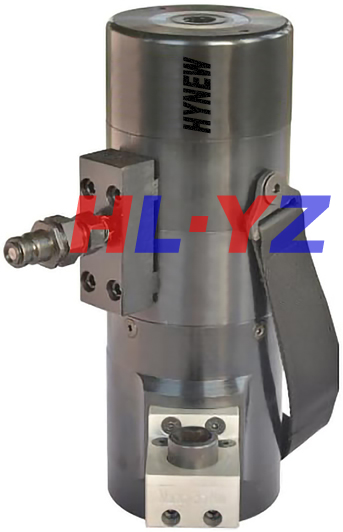

HTE多级螺栓拉伸器,双级液压螺栓拉伸器
*活塞扳手复位设计，可用电动扳手，复位更快。
*双油缸，更大拉力，外径更小，适用于空间狭小的工况。
*适用于单规格螺栓的拉伸，拉力精度高，易操作。
*可配手动泵、电动泵、气动液压泵，配置分流阀多个拉伸器可同时使用。
*标准最大工作压力150MPa
针对风电行业，使用空间小，推出HTE多级螺栓拉伸器,双级液压螺栓拉伸器，用于风电行业螺栓的快速紧固和拆卸。
工作原理
超高压油泵输出的液压油，从拉伸器油缸上的快速接头注入，活塞与油缸在油压效果下产生相对运动，油缸的内螺纹带动螺栓产生拉伸力，使螺栓伸长；然后旋转螺母，从而完成对螺对螺栓的紧固与拆卸。
液压拉伸器与超高压油泵合作运用，同步进行，作业进程分为四步：
1 充油：油泵开始作业时，低压、大流量充油。
2 升压：在充油的基础上，不断继续加压，压力逐步升高，螺栓也同时逐步拉长，打到所需压力；此时螺栓打到伸长到预订值。
3 作业：用拔杆穿过支承套的窗口，锁紧或拆卸螺母，作业完毕。
4 卸荷：作业完毕，需将压力调整为零；打开卸荷阀，液压油流回油泵储油箱。

安全注意事项
1 在运用螺栓拉伸器之前，确保油管没有破损或扭结。不要运用损坏或不合格的油管。不 要运用扭结的油管。高压软管的曲折半径应≥200mm。
2 在压力升高进程中，保持与螺栓拉伸器3 -5米的间隔。绝对不要站在施加预紧力的正前 方。液压油压的升高有必要由操作人员仔细监督（经过压力表观察）。在连续压力升高的过 程中，如发现压力似乎没有升高，应当即中止升压，此症状或许阐明螺栓有拉伸变形的情 况存在。因此有必要当即检查螺联接的状况及尺寸合作的精度。
3 螺栓拉伸器不能超过它的最大行程。当到达最大行程时，在螺栓联接套上可以看到赤色 的标记。假如螺栓拉伸器操作超过它的最大行程，螺栓拉伸器不在起到任何功用。并且会导致漏 油，拉伸器油缸密封在活塞主动回位（HTE等有主动复位功用的螺栓拉伸器）进程中损坏，及盖板 螺纹损坏等状况。
4 液压拉伸设备作业完毕后，需将油泵压力减为零，否则液压油会喷射出来，污染衣物， 且对人体或许会造成损伤。
5 超高压油泵见其运用阐明书。
1、低压力拉伸器用于拉伸力较小地方。
2、执行机械标准的双级高型拉伸器压力低，外径小，高度较长。
3、螺栓从螺母伸出长度最少为螺栓直径的0.8倍
4、如以下参数不符合要求可根据实际工况条件及特殊要求定制。需先填写 螺栓工况情况调查表

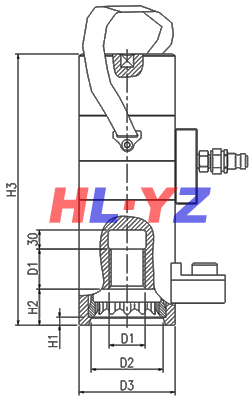

型号	螺纹D1	螺母对边	拉伸力	D2	D3	H1	H2	H3
	mm	S	KN	mm	mm	mm	mm	mm
HTE 20	M 20X2. 5	30	200	44	59	6	19	182
HTE 24	M 24X3	36	290	51	65	8	24	188
HTE 27	M 27X3	41	380	56	73	10	25	192
HTE 30	M 30X3. 5	46	460	62	79	12	27	198
HTE 33	M 33X3. 5	50	570	67	84	14	29	240
HTE 36	M 36X4	55	670	72	90	16	32	248
HTE 39	M 39X4	60	800	78	98	18	34	253
HTE 42	M 42X4. 5	65	920	84	107	20	37	256
HTE 45	M 45X4. 5	70	1080	90	112	22	39	260
HTE 48	M 48X5	75	1220	95	123	24	42	268
HTE 52	M 52X5	80	1450	103	129	28	46	288
HTE 56	M 56X5. 5	85	1680	107	136	31	49	328
HTE 60	M 60X5. 5	90	2010	115	146	34	52	330
HTE 64	M 64X6	95	2210	121	155	37	55	346
HTE 68	M 68X6	100	2600	127	164	40	58	358
HTE 72	M 72X6	105	2880	131	177	44	62	378
HTE 76	M 76X6	110	3320	137	183	46	66	385
HTE 80	M 80X6	115	3610	143	203	50	68	414
HTE 90	M 90X6	130	4650	161	232	58	77	446
HTE 100	M 100X6	145	5830	179	252	66	85	487
