自动复位螺栓拉伸器，弹簧复位螺栓液压拉伸器

-最大承受150mpa压力
-弹簧回程设计，活塞自动复位,速度快
-红色线指示行程，超行程指示，确保操作安全
-拉伸头可更换，可配不同规格螺栓拉伸头工作

海力HL自动复位液压螺栓拉伸器，绷簧复位螺栓液压拉伸器是利用液压油缸直接对螺栓端头施加外力，将螺栓拉伸到所需长度，然后用手悄悄将螺母拧紧，使施加的载荷得以保留。因为不受螺栓光滑作用和螺纹摩擦大小的影响，拉伸方法可以得到更为准确的螺栓载荷。此外，拉伸东西还可对多个螺栓进行同步拉伸，使整圈螺栓受力均匀，得到均衡载荷。拉伸方法特别适用于关键法兰等紧固精度要求较高的接合应用，它能使法兰受力均匀地完成接合，真实地避免泄漏。

海力HL自动复位液压螺栓拉伸器主要由油缸、拉伸头和支撑桥三部分组成。液压缸坐落螺栓中轴线的方位，用于对螺栓进行轴向拉伸，完成螺栓需要的拉伸力。而正是螺栓的这种延伸量或拉伸量产生了螺栓紧固所需的夹紧力。螺栓受到拉伸时，螺栓会与法兰接触面脱离开来。拉伸器下端有一个开口，供操作人员人工滚动螺母（通常螺母的滚动是经过拨动螺母外的一个拨圈来完成的，拨圈经过一根金属拨来拨动)。卸掉拉伸器中的油缸后，螺母径滚动已再次与接合面紧贴，从而将螺栓的轴向形变锁住，也就是将剩下螺栓载荷锁住螺栓里。对螺栓施加的载荷与液压油缸中油压成正比关系，这样的规划能够非常准确地留住有效载荷。因为载荷直接施加在螺栓上，且一切作用力都用于螺栓拉长，因此载荷产生所需的空间可以到达最小。

共同的接油口规划能够多个拉伸器方便地连接起来，从而完成均衡的螺栓载荷。公共液压动力站的运用、液压缸杰出的准确度确保了法兰四周螺栓受力的一致性。采用拉伸方法对螺栓进行紧固得到的剩下载荷/有效载荷比力矩方法更大，因此咱们说拉伸方法是更高效、更准确的紧固方法。

海力HL自动复位液压螺栓拉伸器被广泛应用于石油化工、核电、风电、水电、火电、船舶、铁路、航空航天、采矿、重型机械等范畴。

1、低压力拉伸器用于拉伸力较小地方。
2、执行机械标准的双级高型拉伸器压力低，外径小，高度较长。
3、螺栓从螺母伸出长度最少为螺栓直径的0.8倍
4、如以下参数不符合要求可根据实际工况条件及特殊要求定制。需先填写螺栓工况情况调查表

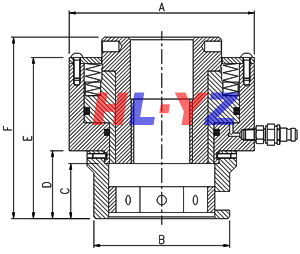

自回缩螺栓拉伸器示意图

海力HL系列自动复位液压螺栓拉伸器选型表

型号	适用螺栓 (mm)	最大负载 (KN)	尺寸(mm)						重量 (Kg)	行程 (mm)
型号	适用螺栓 (mm)	最大负载 (KN)	A	B	C	D	E	F	重量 (Kg)	行程 (mm)
海力HL20-27	M20 M22 M24 M27	307	109	55 59 66 72	23 25 27 30	25 27 29 32	111 113 115 118	128 130 132 135	5	8
海力HL30-36	M30 M33 M36	486	109	80 85 90	35 38 38	35 38 38	126 129 129	144 147 147	7
海力HL33-42	M33 M36 M39 M42	814	132	85 96 98 110	37 43 43 54	40 43 47 50	131 134 139 141	146 149 154 156	10
海力HL39-48	M39 M42 M45 M48	989	150	110 113 114 118	40 44 50 52	42 44 50 52	136 138 144 146	150 152 161 163	15	10
海力HL52-56	M52 M56	1413	174	132 135	55	59	154 158	174 178	20	10
海力HL56-68	M56 M60 M64 M68	1649	198	135 143 150 158	60 64 65 72	60 64 65 72	161 165 166 175	179 183 184 193	25	12
海力HL72-76	M72 M76	2131	222	165 170	75.5 80	76 80	184.5 188.5	207.5 211.5	35
海力HL76-90	M76 M80 M85 M90	2544	252	170 175 190 205	80 85 76.5 95	80 85 85 94	194 199 199 208	221 226.5 226.5 235.5	50
海力HL95-100	M95 M100	3101	282	215 235	100 105	104.5 109.5	218 223	247 252	65
海力HL105-115	M105 M110 M115	3792	318	225 235 260	93 115 120	98 120 125	212 234 239	242 264 269	85
海力HL115-125	M115 M120 M125	4900	360	260 270 272	120 125 130	120 125 140	261 266 271	297 302 307	110
海力HL130-145	M130 M135 M140 M145	6255	408	285 292 300 312	135 140 155 165	135 140 145 155	276 281 286 296	312 317 322 332	130
海力HL145-160	M145 M150 M160	8423	456	312 340 350	150 165 165	150 155 165	301 306 316	337 342 352	150

螺栓工况调查表
