换热器夹紧器,换热器液压扳手,板框式换热器专用夹紧器

海力H-Q换热器夹紧器,换热器液压扳手,板框式换热器专用夹紧器是板式换热器高效的拆卸及安装工具。

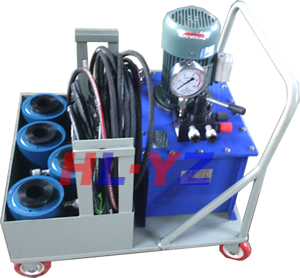

海力H-Q换热器液压扳手,板框式换热器专用夹紧器是板式换热器最高效专用的拆装工具。配置双向电动油泵，及一拖四双向分配器，油压回缩，伸缩高效，可控。

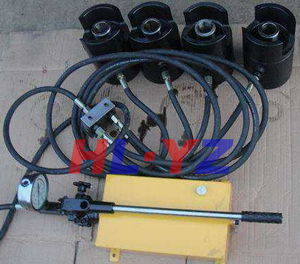

单油路换热器夹紧器,配置单向手动油泵，一拖四分配器及胶管。方便携带、适用于维修人员进行现场维护使用	换热器夹紧器现场使用图片。	,换热器液压扳手,海力H-Q板框式换热器专用夹紧器现场使用图片。

一、简介
海力H-Q换热器夹紧器,换热器液压扳手,板框式换热器专用夹紧器：我厂是生产板式换热器装拆夹紧器（液压扳手）的专业厂家。为处理板式换热器装拆工序中的深重膂力消耗提高工作效率，处理了在拆装板式换热器上的难题。该夹紧器选用液压为力源体积小，运转方便，重量轻，使用方便等特色。适用于各种严苛的修理场所
二、参数

型号	海力H-Q	海力H-Q1	海力H-Q2	海力H-QS	海力H-QS1
动力形式	电动、双作用	电动、双作用	电动、双作用	手动、双作用	手动、双作用
功率	1.5KW	1.5KW	1.5KW
单缸吨位	30	60	100	30	60
行程	100	89	76	100	89
油缸数	4	4	4	2	2
本体高度	192	248	254	192	248
重量	100KG	150KG	190KG	40KG	80KG
螺杆最大直径	43	54	80	43	54
移动方式	手推车	手推车	手推车	手提	手提

以下为备用参数选择，适用于有特别用途场合

型号	本体高度 A mm	吨位T	行程 B-A mm	伸展高度 B mm	外径 D mm	中心孔径 mm	重量 Kg	旧型号	旧型号
海力H-C10	56	12	8	63	88	20	2	YZH-120	RCH-120
海力H-C11	121		41	162	88	20	4	YZH-121	RCH-121
海力H-C11	121		41	162	88	20	5	YZH-1211	RCH-1211
海力H-C12	184		76	260	88	20	6	YZH-123	RCH-123
海力H-C20	162	20	51	213	100	27	8	YZH-202	RCH-202
海力H-C215	306		155	461	100	27	15	YZH-206	RCH-206
海力H-C30	179	30	63	242	114	34	12	YZH-302	RCH-302
海力H-C31	330		156	486	114	34	23	YZH-306	RCH-306
海力H-C60	248	60	76	324	165	54	31	YZH-603	RCH-603
海力H-C615	324		152	476	165	54	38	YZH-606	RCH-606
海力H-C100	254	100	76	330	219	80	63	YZH-1003	RCH-1003
双作用空心千斤顶
海力H-R31	330	30	178	508	114	34	25	YZH-307	RRH-307
海力H-R325	432		257	689	114	34	29	YZH-3010	RRH-3010
海力H-R60	248	60	89	337	165	54	33	YZH-603	RRH-603
海力H-R61	324		165	489	165	54	39	YZH-606	RRH-606
海力H-R625	438		257	695	165	54	53	YZH-6010	RRH-6010
海力H-R100	165	100	38	203	219	80	43	YZH-1001	RRH-1001
海力H-R101	254		76	330	219	80	68	YZH-1003	RRH-1003
海力H-R1015	342		152	495	219	80	83	YZH-1006	RRH-1006
海力H-R1025	460		257	718	219	80	120	YZH-10010	RRH-10010
海力H-R152	349	150	203	552	248	80	131	YZH-1508	RRH-1508

电动泵：
一、用胶管反油缸与分配阀连接上（共四个油缸），然后反分配阀与油泵连接好
二、把油缸套在板式换热器上后夹紧在螺栓上
三、向油箱内注入液压油，注到油窗上半部。
四、将液压缸套在夹紧螺栓上，有缺口处贴在紧板上。
五、通过电源按绿钮之后推动操纵杆，往A向边操纵是开压，当液压缸的进程接近70mm时，停止进压，操纵向反方向B向把已经伸出的70mm活塞杆缩回原处，把其余的螺杆紧到板面上，然后根据板换的面积大小，几次运作达到要求尺寸为止。
手动泵：
1、单向截流阀  2、油箱  3、压力表  4、液压缸  5、单路油管  6、截止阀
技术参数：

型号	工作压力MPa		最大排量ml/次		最大手摇力N	油箱 容量L	重量 Kg
	高压	低压	高压	低压
YSB	63	1.5	2.3	14.5	500	3	10

使用说明书
一、向油箱内注入液油；
二、把油缸套在板式换热器上后，夹紧在螺栓上，有缺口处贴在板面上；
三、旋死回油开关，操纵油箱上的压杆，上下运作，当液压缸的进程接近70mm时停止进压，然后把其它夹紧螺栓螺帽拧紧松开卸压阀；
四、重复进行步骤，直到板式换热器达到规定尺寸；
五、出厂进配备四个轴套，工作时安放在油缸后端螺母的前面即可
装箱单：
产品装箱数：1箱
箱内所装物品的名称、规格、单位、数量；
一、主机：电动或手动油泵1台；
二、液压缸
三、随机技术文件：使用说明书一份；
四、产品在所规定使用条件下，一年之内实行三包。液压拆装机配套使用，很好的解决了板式换热器装、拆时的高强度问题，本产品经过专业化设计，结构紧奏小巧，很适合板式换热器生产厂家及用户安装、维护使用。具体型号规格技术参数请致电我公司。
注意事项：
一、本系列产品严禁超压，（压力表）超行使用：手动泵的上限压力为63MPa本系列夹紧器的设计为40MPa，当活塞上面与缸体上边接近时应停止加压，紧好下面的螺帽退回活塞后，重新加压活塞，如超压或超行胶管等均可涨坏。
二、操作是注意人身安全。夹紧器工作时不要站在油缸和螺杆对面，谨防夹紧螺栓被紧断，飞物伤人。
换热器液压扳手是可拆板式换热器最高效的拆装工具，适用于板式换热器制造厂及使用单位对可拆板式换热器的拆装。与工人拆装相比，只需两个人，拆装效率可提高6倍以上。
　板式换热器液压夹紧器由泵站、夹紧油缸、高压油管、管接头等组成。具有体积小、重量轻、操作方便、搬运灵活等特点。　　
　　电动单作用式
　　特点：电动泵站，采用高低压泵组合形式;可实现快速前进与高压加紧;加紧力较大。适用于要求加紧效率较高的场合。
　　手动单作用式
　　特点：手动泵站，采用高低压泵组合形式;可实现高压加紧，加紧力度较大。适用于现场不具备电器接线的场合。
　　电动双作用式
　　特点：电动泵安装有手动换向阀，与电动单作用式相比，除具备以上特点外，还具有夹紧油缸可以快速机动进退的特点，效率更高。
　　手动双作用式特点：手动泵安装有手动换向阀，与手动单作用式相比，除具备以上特点外，还具有夹紧油缸可以快速机动进退的特点，效率更高。
三、注意事项
1、泵站的排空，不管是手动泵还是电动泵站，首先保证泵站的油箱里有足够的油，手动泵的排空是把后面抬高，把截止阀放在卸荷位置，压8－9次手柄。电动泵的排空是首先要注意电机转向的正确，然后换向阀放在中位，点动电源开关，电机在低转速时排空。
2、使用时，不得加偏载或超载，以免空心千斤顶破坏发生危险。 在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、液压油的粘度正确选择很重要，过大或过小都会让液压千斤顶不能正常工作，建议使用32号抗磨液压油，并且要经过过虑才能使用，我们推荐用滤油车进行过滤，这样液压系统才会工作正常。
4、新的或久置的穿心千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将穿心千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的穿心千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压顶的使用时间，所以穿心千斤顶在不用时，每月要将穿心千斤顶空载往复运动2-3次。
5、液压系统用的胶管是橡胶制品存在正常老化现象，出厂前都会经过105Mpa耐压检测。安全起见，要常检查，正常使用是六个月，频繁使用时应为三个月。我们建议用电动试压泵进行检测，检测时用87.5Mpa进行试压，有爆破、渗漏、凸起等现象应立即停止使用并更换新的高压胶管。
6、操作时应严格遵守技术规范，操作中有不清楚的问题，请参照使用说明书，或致电我公司，严禁私自拆卸，并且根据使用情况定期检查和保养。
