手提式电动试压泵

海力D-T2.5-6.3电动试压泵　　　　 3DY大流量电动试压泵

一、参数及简介
海力D-T手提式电动试压泵、3DY大流量电动试压泵适用范围广，采用大流量柱塞泵，流量大，适用于水或液压油作介质，对各种压力容器、管道、阀门等进行压力实验，亦用于作液压动力，供给所需求的压力，适合于化工、石油、煤炭、冶炼、造船等行业。
连续工作或使用频率高及试压容器较大大功率海力4Y电动试压泵或海力4K压力自控电动试压泵

型号	压力	流量	功率	水箱容积	旧型号
海力D-T1	2.5MPa	360L／H	750W	14升	3DSY2.5
海力D-T2	3MPa	360L／H	750W	14升	3DSY3
海力D-T3	5MPa	360L／H	750W	14升	3DSY5
海力D-T4	6.3MPa	360L／H	750W	14升	3DSY6.3

3DY大流量电动试压泵

型号	流量 L/h	排出压力 MPa	泵速 Min-1	电机		外形尺寸长x宽x高 mm	重量 kg
				型号	功率kW
3DY1150/15	1150	15	750	Y132M-4	7.5	1405x600x680	180
3DY1000/25	1000	25
3DY750/31.5	750	31.5
3DY600/40	600	40
3DY400/60	400	60
3DY300/70	300	70

二、性能特点
本公司试压泵具有结构紧凑、合理、操作省力、整机重量轻、维修方便、防锈、海力D-T电动试压泵采用电机驱动，大大地提高工作效率等特点。

三、当你接到试压泵时
1、首先，检查你所订产品的制造厂、型号是否正确。
2、开箱后，根据装箱单清点附件是否齐全。
3、在运输中，电动试压泵是否有损坏现象。
4、仔细阅读说明书后，才能使用。

四、结构
电动试压泵由电机驱动进行工作，该机由机体、开关、压力表、水箱、电机等组成。

五、工作原理(见图一)
1、检查水箱中水位，连接电源线。
2、顺时针拧紧手轮开关。
3、按启动按钮，电机工作，当压力表指针超过调定的额定压力时，压力不会上去
4、试压结束后，逆时针拧松开关，介质流回水箱。

六、规格与性能参数
海力D-T2.5、压力2.5MPa、流量360L／H、电机功率750W、水箱容积14升。
海力D-T6.3、压力6.3MPa、流量360L／H、电机功率750W、水箱容积14升。

七、注意事项
l、使用前，首先将开关顺时针拧紧。
2、使用的工作介质必须经100目／寸滤网过滤后才能注入水箱，吸水口不能露出水面。
3、不宜在有酸碱、腐蚀性物质的工作场所使用。
4、停止使用后，应用煤油或火油作介质过滤一下。

八、故障原因分析和排除方法
1、压力不上来
a、检查滤网上是否有垃圾，应清洗滤网。
b、水箱内吸水口是否露出液面，应适用加水。
c、开关是否挤紧。
d、连接管不密封。
e、单相阀阀口不密封，应拆下单相阀清洗。

2、噪音大
a、轴承损坏，应更换轴承。
b、柱塞顶死，应调松中间体衬套，适当拧松一转。
c、柱塞偶咬死(更换柱塞偶)。

3、压力不稳
a、开关未关死。
b、连接管不密封。
c、压力表损坏，修理更换压力表。

4、水吸不上来(见图)
a、将电机垂直倒置，松开吸水口的吸水盖，用铁丝或铁钉轻轻地插入小孔内，使钢球不吸附在吸水阀上。b、按a方法不能解决，则将件49拆下，更换不锈钢球或小弹簧。

九、易损件
为方便用户，手动试压泵备有YX密封圈1只，电动试压泵无易损件，可根据损坏零件向本公司购置。

十、装箱单
机体1件、软管1根、合格证1l张、说明书1份。

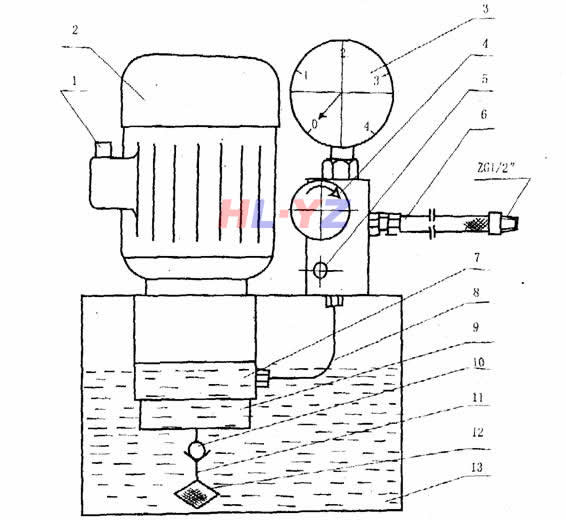

工作原理图

1、电机开关 2、电机 3、压力表 4、压力开关 5、高压卸荷 6、出水软管
7、泵体 8、紫铜管 9、吸水开关 10、吸水单向阀 11、吸水管 12、滤网 13、水箱
