电动液压弯管机

电动弯管机电动弯管机电动弯管机
海力W-G2电动液压弯管机　　　海力W-G3电动液压弯管机　　　海力W-G4电动弯管机
客户案例 | 产品定制 | 加入收藏夹 | 放入购物车 | 推荐给朋友
一、用途
海力W-G系列电动液压弯管机，采用我公司优质超高压电液压油泵。有出力大、结构简单、操作方便、使用稳定性高的优点。是建筑、水暖、石油、煤炭等行业理想的弯管工具。
二、 外径系列：
低压流体输送焊接管：壁厚要求：∮21.3(2.7 5-4)、∮26.8(2.75-4)、∮33.5(3-4.5)、∮42.3(3-4.5)、∮48(3-4.5)、∮60(3-4.5)、∮75.5(4.5-5)、∮88.5(4.5-5)无缝钢管：∮108(4.5-5)、∮114(4.5-5)(其中114需选配)如用户需要无缝管模具，可向本公司订购
1、如管子壁厚为2-5mm可选择海力Q-D电、手动弯管机或海力W-G电动液压弯管或海力W-Q手动液压弯管机。
2、管子壁厚0.5-4mm选择DWQJ滚动式弯管机
3、管径较小10-25mm选择海力Q-S25手动弯管机
4、壁厚≤12mm选择海力W-V电动弯管机
三、参数
型号 海力W-G2 海力W-G3 海力W-G4 海力W-G5
项目 单位
最大工作压力 Mpa 44 59 62 62
最大工作载荷 KN 88 196 206 206
最大工作行程 mm 250 320 420 420
弯管能力 外径 mm ∮21.3-60 ∮21.3-88.5 ∮21.3-108 ∮21.3-114
壁厚 Mm 2.75-4.5 2.75-4.75 2.75-5 2.75-5
油箱容量 L 9 9 9 9
整机重量 Kg 82 150 245 245
弯管角度 rad π/2≤a<π π/2≤a<π π/2≤a<π π/2≤a<π
液压油牌号 号 N15 N15 N15 N15
最大操作力 N <490 <490 <490 <490
外形尺寸 cm 76×38×58 96×45×54 122×44×45 122×44×45
型号 DWG2B DWG3B DWG4B DWG5

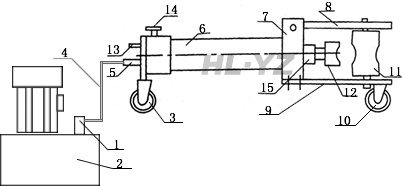

四、结构示意图

1-放油螺钉 2-电动油泵 3-前轮 4-高压油管 5-快速接头
6-油缸 7-油缸座 8-上模板 9-下模板 10-后轮
11-支承轮 12-弯管模 13-排气回油孔 14-排气回油开关 15-活塞杆

五、使用方法：
1、参照电动油泵说明书。
2、将高压油管(4)端部的快速接头活动部份向后拉开套在工作油缸(5)的接头上。
3、(件12)弯管模、(件11)支承轮和被弯管子接触部位涂润滑油脂。
4、翻开(件8)上模板，根据弯管子大小选择相应的弯管模，将弯管模装在作用杆项部，如结构示意图，然后将两支承轮(件11)插入下模扳(9)两相应孔内，放上被弯管子，转动两支承轮，使相应的尺寸槽向着弯管模。
5、将电动油泵放油螺钉(1)旋紧，即可弯管。弯管完毕，放松放油螺钉，作用杆自动缩回。
六、注意事项
1、使用前首先检查油箱内的油是否加满，如不足应加满
2、使用时严格遵守说明书中的规定，切忌超压超负荷。
3、在有载荷时切忌将快速接头卸下。
4、本机具是用油为介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。
5、不宜在酸碱、腐蚀物质的工作场所使用。
