手动弯管器 一 、 产品简介和用途
海力Q-S/SWG25手动弯管器是弯制小管径,管壁厚在2mm以内的不型冷弯式手动弯管机。不用加热灌沙等工艺。弯曲圆弧清晰、光滑、变形小。使用方便,便于携带。
1、管子壁厚2-5mm选择海力Q-D电、手动弯管机或海力W-G电动液压弯管机
2、管子壁厚为0.5-4mm可选取择DWQJ滚动式弯管机
3、管径较小10-25mm选择海力Q-S25手动弯管机
4、壁厚≤12mm选择海力W-V电动弯管机

二、参数
弯管外径 × 壁厚( mm ) 最大弯曲角度 弯曲半径
Φ 10×2.25 ≤ 180 ° 4D
Φ 12×2.25 ≤ 180 ° 4D
Φ 14 × 2.25 ≤ 180 ° 4D
Φ 16 × 2.75 ≤ 180 ° 4D
Φ 19 × 2.75 ≤ 180 ° 4D
Φ 22 × 2.75 ≤ 180 ° 4D
Φ 25 × 2.75 ≤ 180 ° 4D

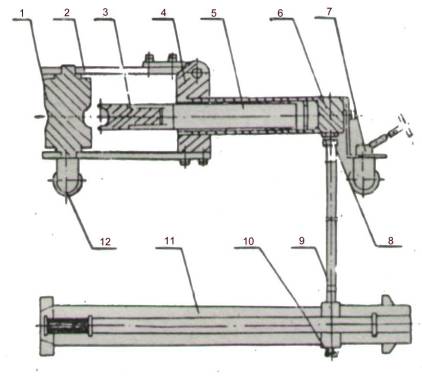

本机主要有如图上所示的 12 个另件组成。可弯 Ф 10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ,共 7 种规格的管子,如用户特殊需要可与本厂联系。

三、 产品结构特点

1 、底座  2 、支架   3 、模头  4 、滚轮
5 、螺栓  6 、定位块  7 、丝杆  8 、螺母
9 、手柄  10 、套柄  11 、摇板 12 、螺栓


四、 使用方法

a) 先把底座 1 固定。
b) 根据所需弯管尺寸选择模头和滚轮。
c) 使用时模头套入底痤轴上,然后把支架 2 套入轴上,再把滚轮 4 放入定位块,用螺栓 12 套入固定。d) 把支架转到摇板 11 处,把所弯的管子插入模头和滚轮之间,调节螺母8,使模头、管子、滚轮贴合。即可转动手柄。
